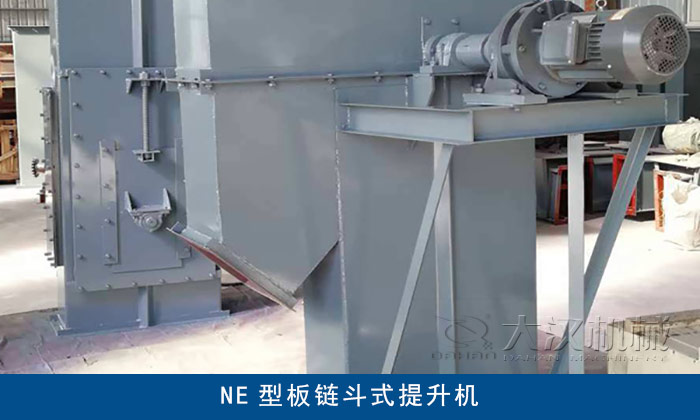

NE型板鏈斗式提升機產品概述

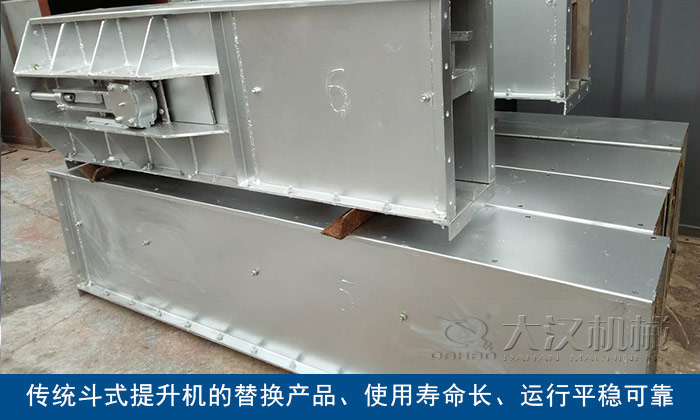

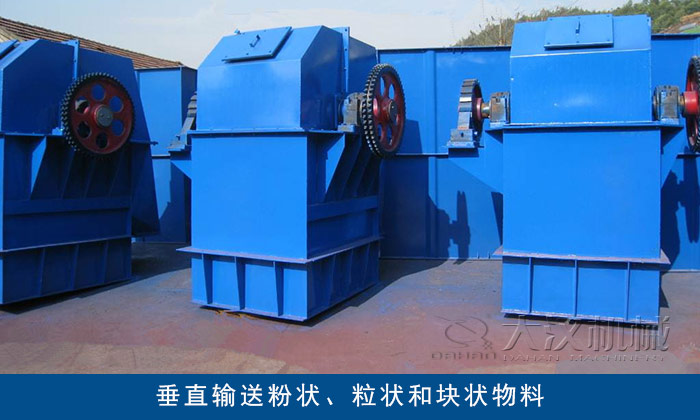

NE型板鏈斗式提升機是我公司引進國內外先進技術而研制開發的一種產品，為重力誘導卸料的設備，該系列提升機適用于垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般不超過200℃，提升高度高40m。它采用流入式喂料替代傳統斗式提升機的掏取式喂料，是傳統斗式提升機的替換產品，使用壽命長、運行平穩可靠。

NE型板鏈斗式提升機適用范圍

該系列板鏈斗式提升機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度一般控制在250℃以下。

NE型板鏈斗式提升機工作原理

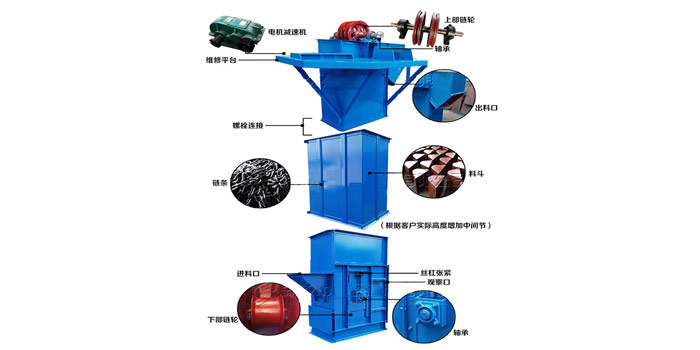

NE系列板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。NE型板鏈斗式提升機為板鏈?zhǔn)健⒅亓φT導卸料的設備，采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。

NE型板鏈斗式提升機性能特點

1、提升范圍廣。不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料。物料溫度≤250度；

2、輸送能力大。該系列提升機具有NE15～NE800多種規格，提升量范圍為15～800m3/h；

3、驅動功率小。該系列斗式提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈提升機的70%；

4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒料，減少了機械磨損，輸送鏈采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條，大大延長了使用壽命。正常使用下，輸送鏈?zhǔn)褂脡勖^(guò)5年；

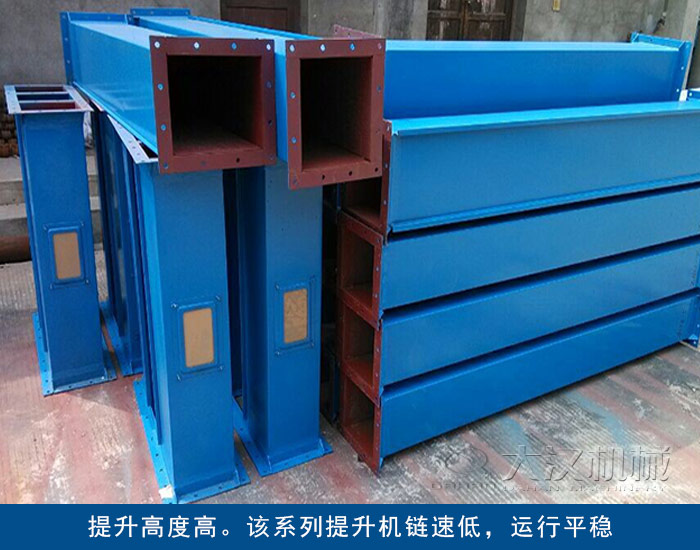

5、提升高度高。該系列提升機鏈速低，運行平穩，且采用用板鏈?zhǔn)礁邚?qiáng)度耐磨合金鋼鏈條，因此可達較高的提升高度（高度40M)；

6、密封性好，環境污染少；

7、運行可靠性好。先進的設計原理，保證了整機運行的可靠性，無故障時間超過了3萬小時；

8、操作、維修方便、易損件少；

9、機械尺寸小。與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小；



10、使用成本低。由于維修少，使用成本極低。

型號	輸送量（m3/h）	大顆粒mm	物料松散密度（t/m3）	大提升高度m	功率范圍km
NE15	10~15	40	0.6~2.0	35	1.5~4
NE30	18.5~31	55	0.6~2.0	50	1.5~11
NE50	35~60	60	0.6~2.0	45	1.5~18.5
NE100	75~110	70	0.6~2.0	45	5.5~30
NE150	112~165	90	0.6~2.0	45	5.5~45
NE200	170~220	100	0.6~1.8	40	7.5~55
NE300	230~340	125	0.6~1.8	40	11~75
NE400	340~450	130	0.6~1.8	30	18.5~90
NE500	450~550	140	0.6~1.8	30	30~110
NE600	550~660	150	0.6~1.8	30	37~132
NE800	680~830	165	0.6~1.8	30	~160

型號	提升物料大顆粒/mm
	允許大顆粒比例/%
	10	25	50	75	100
NE15	65	50	40	30	25
NE30	90	75	58	47	40
NE50	90	75	58	47	40
NE100	130	105	80	65	55
NE150	130	105	80	65	70
NE200	170	135	100	85	70
NE300	170	135	100	85	70
NE400	205	165	125	105	90
NE500	240	190	145	120	100
NE600	240	190	145	120	100
NE800	275	220	165	135	110

型號	輸送量 (m3/s)	斗速	主軸轉速 (r/min)	料斗			運行部件質量/(kg/m)
				容積/L	斗寬/mm	斗距/mm
NE15	15	0.5	15.54	2.5	250	203	27.5
NE30	32		16.45	7.8	300	305	35
NE50	60		16.45	15.7	300	305	64
NE100	110		14.13	35	400	400	89
NE150	170		14.13	52.2	600	400	112.3
NE200	210		10.9	84.6	600	500	134
NE300	320		10.9	127.5	600	500	188
NE400	380		8.3	182.5	700	600	205
NE500	470		7.1	260.9	700	700	223
NE600	600		7.1	330.2	700	700	274
NE800	800		6.2	501.8	800	800	313
