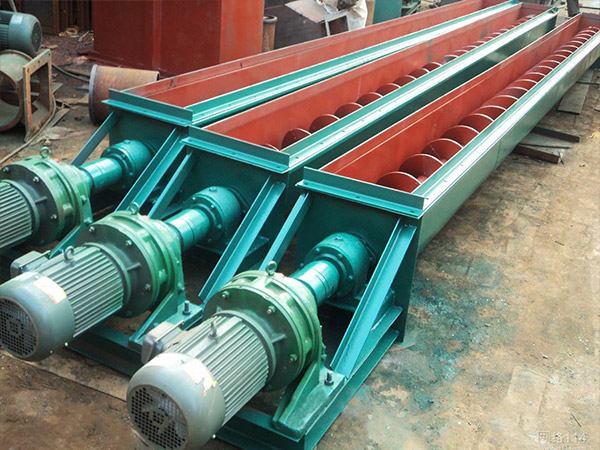

無軸螺旋輸送機產品概述

無軸螺旋輸送機是一類傳送物品的機器，與傳統有軸螺旋輸送機相比，采用了無中心軸設計，利用具有一定柔性的整體鋼制螺旋推送物料。WLS型無軸螺旋輸送機是我公司技術部門在設計生產各類螺旋輸送機的豐富經驗基礎上，參照國家同類產品，聯合有關科研部門而設計開發的一種新型輸送機產品，其抗纏繞性強，所以無軸螺旋輸送機又稱防纏繞輸送機，垃圾處理輸送機。

無軸螺旋輸送機適用范圍

無軸螺旋輸送機主要用于造紙，化工，食品，醫藥，飲料等行業輸送站附性較強的物料，糊狀粘稠物料（如化工原料，廢紙漿，麥芽，污泥等）以及易纏繞物料（如生活垃圾）等。

無軸螺旋輸送機工作原理

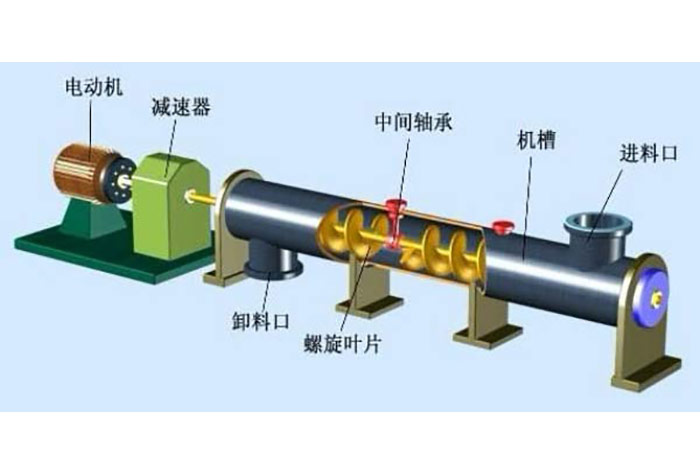

無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。

無軸螺旋輸送機又叫螺旋給料機。無軸螺旋輸送機在輸送原理上與一般螺旋輸送機基本相同：即如同一根旋轉的螺旋軸，帶動一個螺母沿其軸向移動一樣，無軸螺旋輸送機螺旋體相當于螺旋軸，物料相當于螺旋輸送機螺母，當螺旋體連續旋轉時則物料也連續輸送。無軸螺旋輸送機螺旋體為較厚的帶狀葉片，通過無軸螺旋輸送機驅動端驅動，中間無軸，螺旋體與機殼內壁底部襯板接觸(滑動)。

無軸螺旋輸送機性能特點

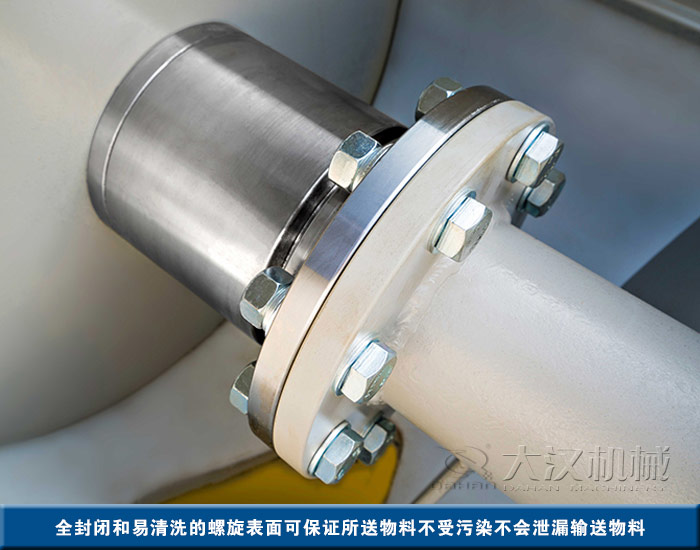

1、性能好。采用全封閉和易清洗的螺旋表面可保證所送物料不受污染不會泄漏輸送物料;

2、輸送量大，輸送量是相同直徑有軸螺旋輸送機的1.5倍；

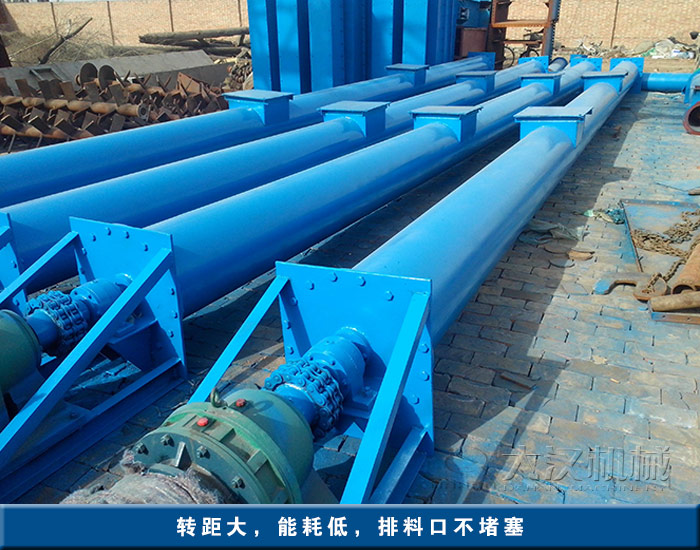

3、轉距大，能耗低，排料口不堵塞;

4、輸送距離長，單機輸送長度可達60~70m;

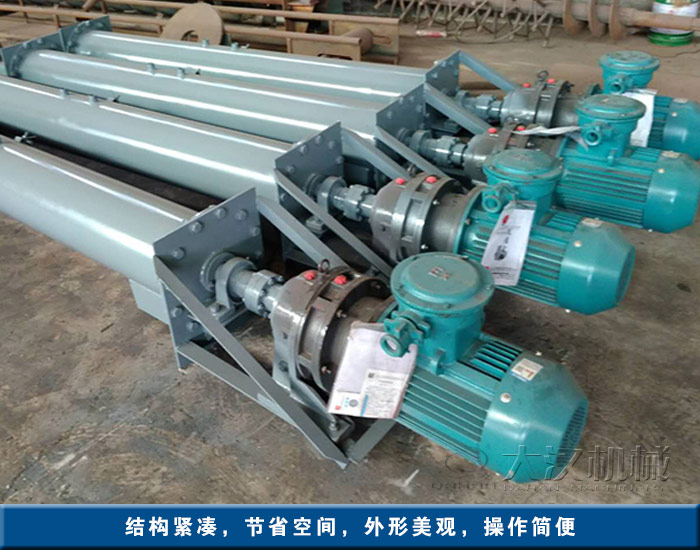

5、結構緊湊，節省空間，外形美觀，操作簡便，經濟耐用。

WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速(r/min)	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33(m3/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速(r/min)	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33(m3/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速(r/min)	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33(m3/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速(r/min)	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33(m3/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
