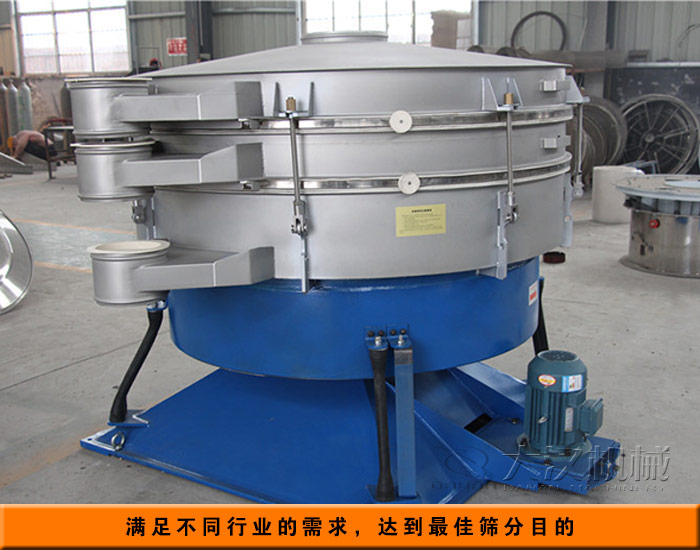

搖擺篩產品概述







YBS搖擺篩的仿人工設計原理是為了滿足大產量、高精度篩分的需要而特殊設計的一種篩分機。簡單的篩分是雙眼注視雙手篩分，搖擺篩就是相對應的機械模擬，它是目前有效的模擬人工篩分作業的礦用篩分設備（篩分精度、效率、篩網壽命均是常規圓篩的5-10倍），特別適用于對細小顆粒和微細粉物料的分級處理。

搖擺篩適用范圍

該系列圓形搖擺篩適用于化學、食品與香料、塑料、橡膠、礦業、醫藥、木業及膠合板、冶金、飼料、化肥、糖鹽業等各種與顆粒、粉粒有關行業的干、濕式篩分、液體固形物分離回收及廢水篩濾回收等。

搖擺篩工作原理

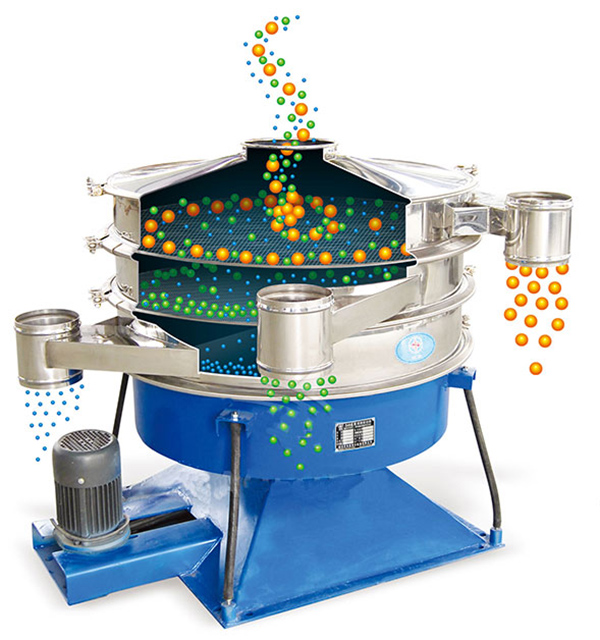

YBS搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。YBS搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。YBS搖擺篩基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調。每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆料從而完成了整個篩分過程。水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆料被運送到出口處，出口處由一個可調節的導向裝置控制流量中，該導向裝置是控制物料停留時間的另一個因素。此次過程在每篩層之間重復進行。

搖擺篩性能特點

1、效率高、設計精巧耐用，任何粉類、不規則形狀顆粒均可篩分;



2、篩而安裝清網裝置，有效解決堵塞問題;

3、網孔不堵塞、粉末不飛揚、可篩至500 目或0.028mm;

4、雜質、粗料自動排出，可連續作業;

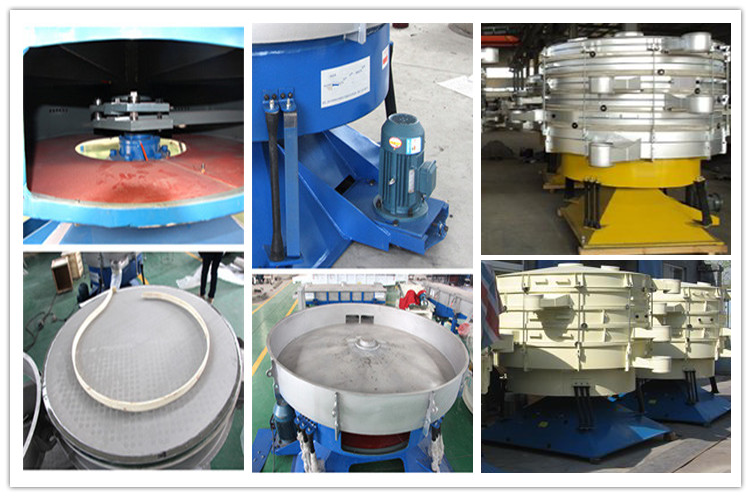

5、獨特網架設計，篩網使用時間長久，換網快，只需3-5 分鐘;

6、體積小，節省空間，移動方便;

7、篩機高可以達到五層，建議使用三層。



型 號	直徑 （mm）	篩面面積 （m²）	入料粒度 (mm)	篩分粒度 (mm)	處理能力 （t/h）	振幅 ((mm)	電機功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5
