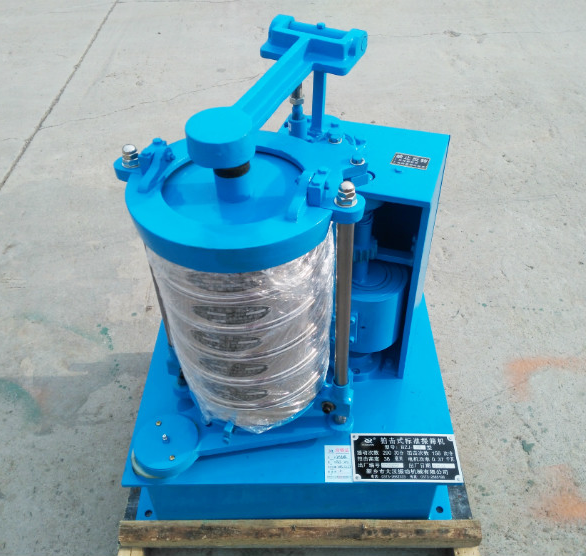

拍擊篩產品概述

拍擊篩式拍擊式標準振篩機的簡稱，又稱拍擊式振動篩,是實驗室的常用檢測儀器之一，也是試驗篩檢測粒度的專用設備，拍擊式振動篩可配備專用夾具，即可裝夾ф200標準篩，又可夾裝ф75、ф100套篩，裝夾方便靈活，夾緊牢固，并能自動停機,操作方便。

拍擊篩適用范圍

拍擊式標準振篩機適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查，廣泛應用于地質、冶金、粉體、化工、建工、水泥、醫藥、國防等部門科研、生產、實驗室等對物料進行篩分檢測。

拍擊篩工作原理

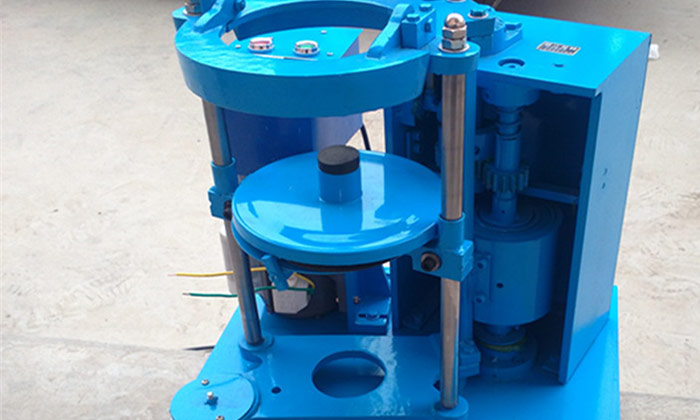

拍擊篩結構主要由機座、篩具與傳動機構等部分組成。

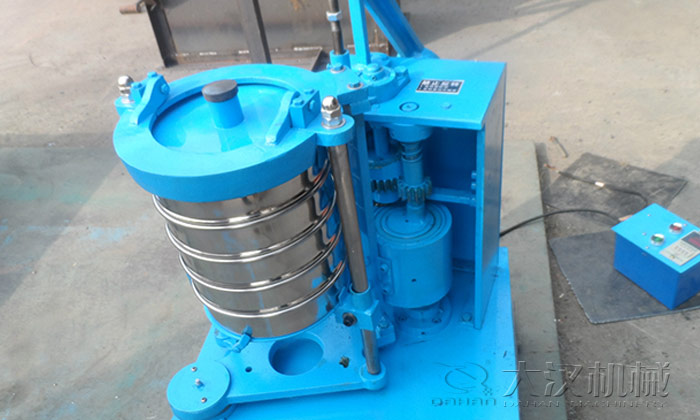

拍擊篩（皮帶拍擊篩/齒輪拍擊篩）是由電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速后主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往復運動，帶動安裝在滑板托盤中的拍擊篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往復和上下振動，使小于標準篩篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料。達到不同粒度的分離并確定此物料的粒度組成。使試驗篩、分樣篩中的物料篩分。

拍擊篩性能特點

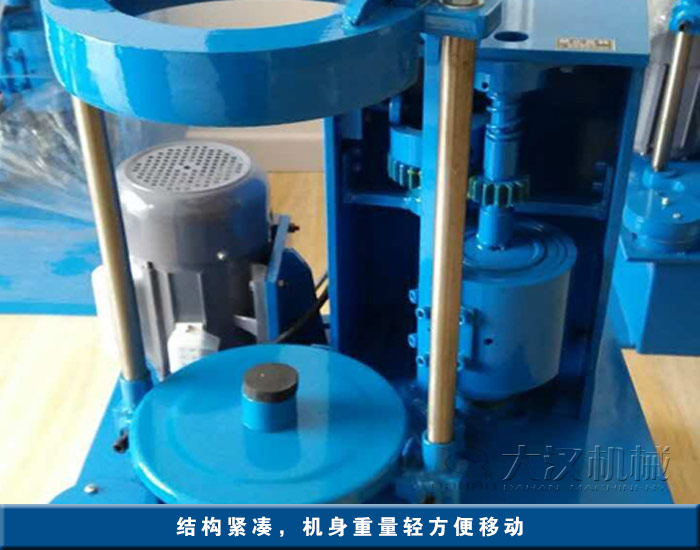

1、結構緊湊，機身重量輕方便移動；

2、產品性能好,堅固耐用；

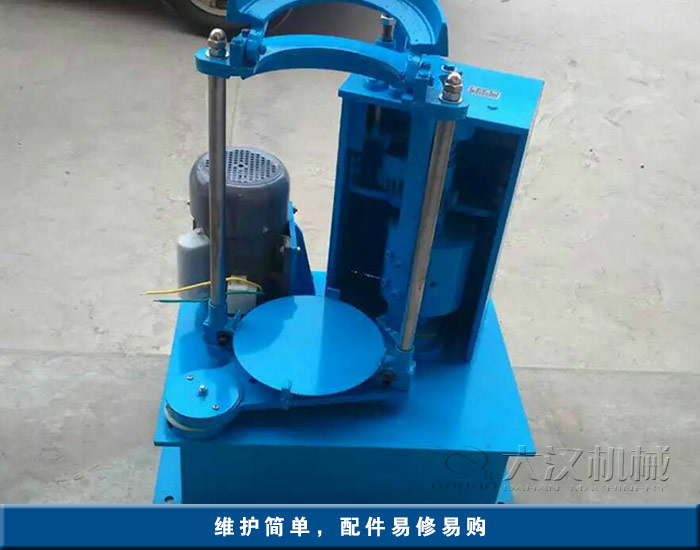

3、維護簡單，配件易修易購；

4、篩分效率高，同時具備頂擊和往復運動兩種形式；

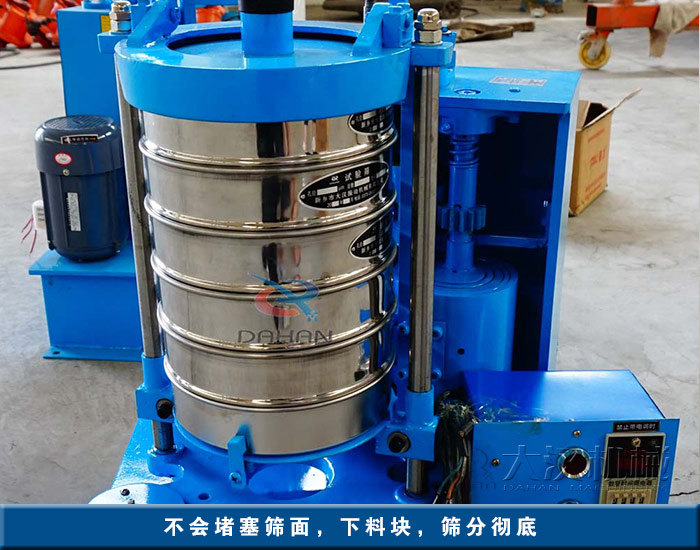

5、不會堵塞篩面，下料塊，篩分徹底。

序號	名稱	單位	數值
1	篩子直徑	毫米	φ200、φ100、φ75
2	篩子層數	層	7
3	200試驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	拍擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	千瓦	0.37
10	外形尺寸	毫米	433*432*785
11	篩機重量	公斤	128
