產品介紹

礦用直線振動篩簡稱礦用直線篩，主要是對物料進行分級、脫水、脫介、脫泥等，由于其運動軌跡為直線，因此也被稱為直線脫水篩。該系列礦用直線振動篩廣泛應用于砂石料廠水洗砂、選煤廠煤泥回收、選礦廠尾礦干排等，處理量大，脫水效果好。

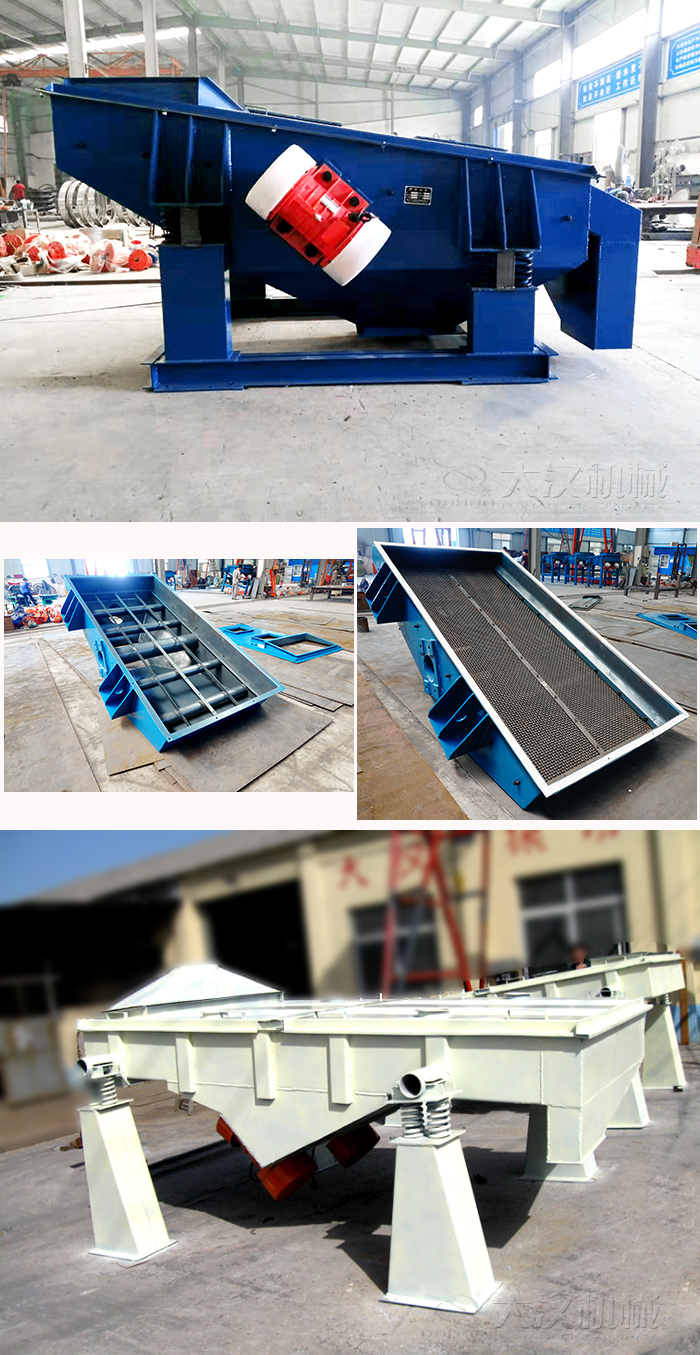

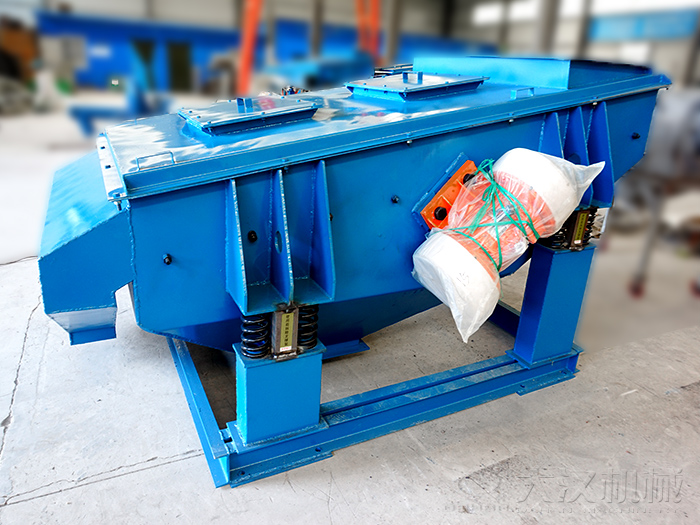

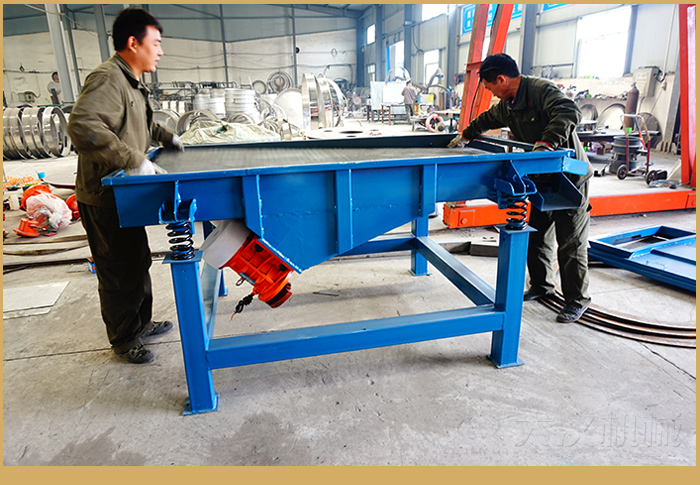

高清實拍

適用行業

洗砂行業：主要應用于攪拌機后的渣水分離，將沙子與水泥分離，沙子選出達到建筑的使用要求。

煤泥脫水：洗煤工藝中將洗凈的煤與泥水分離，成品煤與泥水分離。

尾礦干排：主要針對尾礦中的渣水進行分離，廣泛應用于鐵、金、銅、釩、鉛鋅、石墨等尾礦處理。

污水處理：針對污水預處理環節進行固液分離，應用于污水中的垃圾分離、大顆粒去除以及精細過濾。

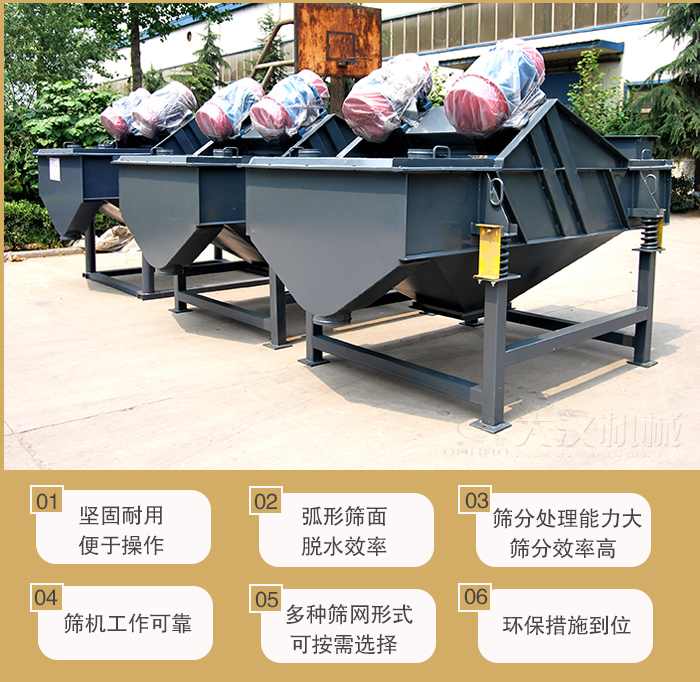

主要特點

1、整機結構簡單，堅固耐用，便于操作；

2、篩機整體為水平安裝，但篩網呈負角安裝，以保證強制脫水效果,入料段設置弧形篩面，提高脫水效率；

3、設置給料箱，保證物料能夠均勻給入篩面，篩分處理能力大，篩分效率高；

4、篩框采用特殊降噪材料,并用高強螺栓聯接，確保篩機工作可靠;

5、篩網可選擇不銹鋼復合篩網，張緊式安裝，或不銹鋼焊接條縫篩板，壓緊式安裝，用戶可根據實際需求選擇；

6、其他措施做得也非常的到位，在其施工現場沒有任何的污染，改善了加工廠的環境，排放標準也符合國家規定。

工作原理

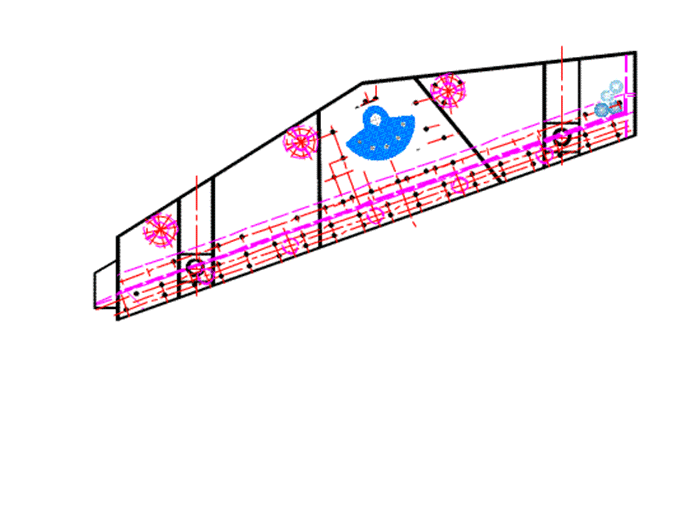

礦用直線振動篩主要由篩箱、激振器、支承系統及振動電機組成。

該系列脫水篩采用了雙電機自同步技術，通用型偏心塊、可調振幅振動器。通過膠帶連軸分別驅動兩個互不聯系的振動器作同步反向運轉，將兩臺振動電機產生的離心力合為一個激振力，帶動整個篩體做周期性往復運動，從而達到分級脫水效果。

礦用直線振動篩安裝與維護

安裝前的準備

⒈檢查電機標牌是否與要求相符。

⒉用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。

⒊檢查電機各緊固件，謹防松動。

⒋檢查電機表面有無損壞、變形。

⒌檢查是否轉動靈活，若有異常，應排除。

⒍檢查電源，是否缺相，并空載運行5分鐘。

安裝與調整

⒈電機應緊固在安裝面上，安裝面必須光滑、平整。

⒉電機可水平安裝。

⒊電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。

⒋電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。

⒌激振力的調整。

使用與維修

⒈本機應裝設電氣保護裝置。

⒉本機運行初期，每天至少檢查地腳螺栓一次，防止松動。

⒊當電機旋轉方向不符合要求時，調整電源相序即可。

⒋電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。

⒌本機累計運行1500小時后，應檢查軸承，若有嚴重損傷時應立即更換。

⒍本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。

日常保養

⒈啟動前：

⑴檢查粗網及細網有無破損

⑵檢查運輸支撐是否拆除。

⒉啟動時：

⑴注意有無異常雜音

⑵電流是否穩定

⑶振動有無異狀

⒊使用后：每次使用完畢即清理干凈.

定期保養

定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。

技術參數

型號	篩面			給料粒度mm	生產能力t/h	振動頻率	雙振幅	電機功率KW	外形尺寸(長寬高)mm	參考重量kg
	面積	篩網尺寸mm	篩網結構
ZSM1542	6	0.25-13	條縫	≤300	75-100	800	9-10	11	4500*2690*1710	4016
ZSM1556	8	13-50	沖或條	≤300	30-60	800	10	15	5850*2675*1703	4642
2ZSM1556	8	上13-50；下0.25-13	上沖下條	≤300	30-60	800	11	15	5850*2575*2023	5649
ZSM1556B	8	13-50	沖或條	≤300	30-60	800	11	7.5*2	5850*2854*1707	4769
2ZSM1556B	8	上13-50；下0.25-13	上沖下條	≤300	30-60	800	11	7.5*2	5850*2854*2023	5790
ZSM1756A	9.5	13-50	沖或條	≤300	50-80	800	10	15	5850*2925*1703	5098
2ZSM1756A	9.5	上13-50；下0.25-13	上沖下條	≤300	50-80	800	10	15	2550*2770*2015	6105
ZSM1756B	9.5	13-50	沖或條	≤300	50-80	800	10	7.5*2	5850*3104*1703	5226
2ZSM1756B	9.5	上13-50；下0.25-13	上沖下條	≤300	50-80	800	10	7.5*2	5850*3104*2020	6246
ZSM1856	10	13-50	沖或條	≤300	50-80	800	11	11	5600*2778*1557	4580
ZSM2065	13	13-50	沖或條	≤300	70-100	800	11	18.5	6750*3208*1885	6577
2ZSM2065	13	上13-50；下0.25-13	上沖下條	≤300	70-100	800	11	18.5	6750*3140*2180	7946
ZSM2065B	13	13-50	沖或條	≤300	70-100	800	9	11*2	6750*3428*1880	6701
2ZSM2065B	13	上13-50；下0.25-13	上沖下條	≤300	70-100	800	11	11*2	6750*3428*3185	8068
