產品概述

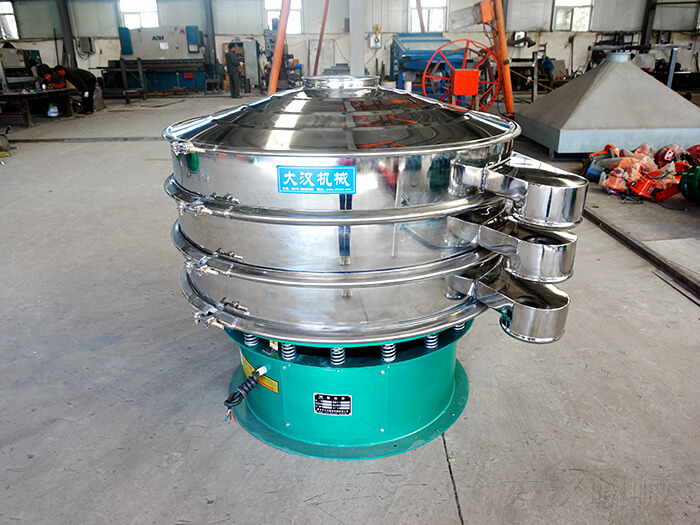

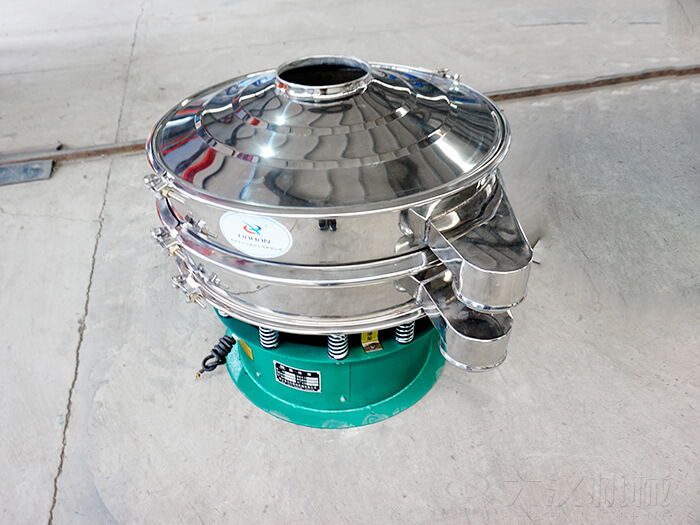

圓形振動篩外觀為圓形，是一種高精度細粉篩分設備，根據用戶使用場景的不同，分為直泄式（普通型）,閘門式,加緣式等。按照篩分物料的不同，大漢圓形振動篩材質可分為碳鋼，接觸部分為不銹鋼及全不銹鋼材質，還可進行單層除雜，多層分級，篩分功能強大，大小顆粒、粉末、粘液一定范圍內均可篩選。大漢廠家 圓形振動篩可以按照用戶篩分物料及應用場景免費設計。

適用行業

食品行業：面粉、玉米淀粉、紅薯淀粉、豆?jié){、奶粉、果汁、醬油、醋等。

醫藥行業：中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等。

化工行業：樹脂粉、顏料、洗衣粉、微粉、油漆、純堿、檸檬粉、橡膠、塑料等。

冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

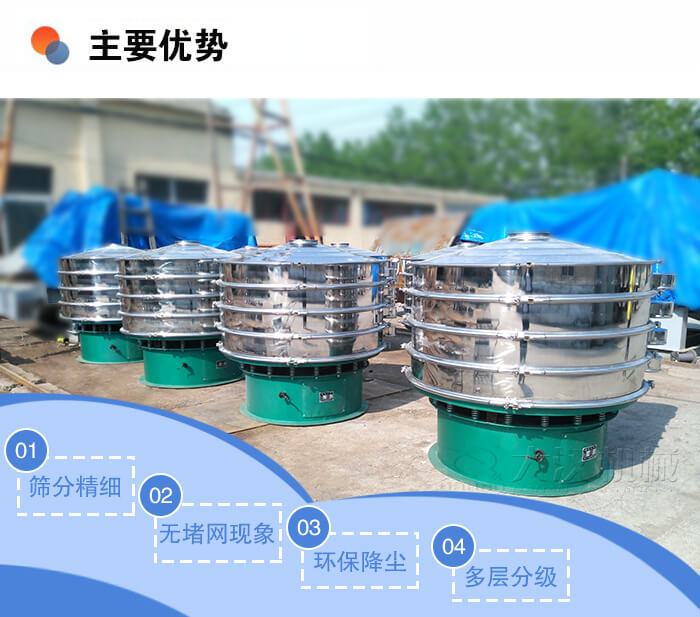

主要優勢

1、篩分精細

對于粉狀、顆粒狀及漿液類物料均可處理，篩分細至500目或0.028mm，過濾小可至5微米；

2、無堵網現象

篩網安裝有彈跳球清網裝置，在激振力的作用下通過不斷撞擊篩網達到清網的目的，無堵網現象。

3、降塵

全封閉結構，無粉塵溢散，噪音小，耗能低；

4、多層分級

可篩1至5層篩網，能同時進行2至6個等級的分選或過濾。

工作原理

圓形振動篩主要由進料口、防塵蓋、出料口、束環、篩網、配重塊、上部重錘、振動電機、彈簧、下部重錘、機座等部分組成。篩機采用直立式電機作激振源，當篩機啟動后，電機上、下兩端安裝的偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。在此過程中，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，用戶通過調節上、下兩端重錘的相位角，可以改變物料在篩面上的運動軌跡，從而設計實現對物料的篩分。

圓形振動篩外形尺寸表

圓形振動篩更換篩網詳細步驟及流程

1、先把旋振篩束環螺絲松掉，卸下上框，把已破損的細網取下，代之以新的細網。

2、把細網平鋪在振動篩母網上，重新把上框放回原位，在四周用手把細網 拉緊，在機身對邊兩端上框與下框的框緣處，各用一把鉗，把上框 與下框夾緊。

3、把旋振篩周圍突出框緣處之細網除預留兩公分外，其余全部剪掉。

4、束環重新套上，松掉鉗，把束環螺絲鉤好鎖緊。

5、用軟錘子均勻敲打束環四周，再將銅螺母鎖緊，換細網即告完成。如果 在振動篩換網過程中，有把母網架及動也板取下，則裝回時須注意動孔板必須確實嵌入網架底面之凸緣內。







技術參數

型 號	直徑mm	篩網面積m	篩網規格（目）	進料粒度mm	振次rpm	有效篩面直mm	層數	功率Kw
DH-600	Φ600	0.24	2-500	<Φ10	1500	Φ560	1-5	0.25
DH-800	Φ800	0.45	2-500	<Φ15	1500	Φ760	1-5	0.55
DH-1000	Φ1000	0.67	2-500	<Φ20	1500	Φ930	1-5	0.75
DH-1200	Φ1200	1.0	2-500	<Φ30	1500	Φ1130	1-5	1.1
DH-1500	Φ1500	1.6	2-500	<Φ30	1500	Φ1430	1-5	1.5
DH-1800	Φ1800	2.43	2-500	<Φ30	1500	Φ1760	1-5	2.2
DH-2000	Φ2000	3.01	2-500	<Φ30	1500	Φ1960	1-5	3
